现在电子设备和高精度机械使许多日常用品和工业应用趋向微型化。用于液体输送的微型环形齿轮泵就是很好的例子。它简洁、无阀门的设计使其具备高度紧凑的外形，并且不存在脉冲现象，更加容易调节水流。

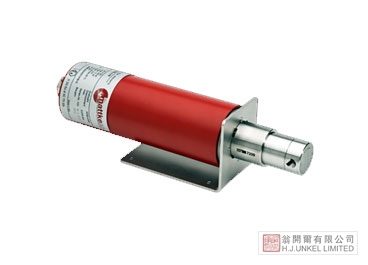

mzr-7209防爆型微量泵覆盖0.048 - 225毫升/分钟的流量范围。该微量泵属于高精度、低脉动的产品，可用于非润滑液体以及高压情况下的微量输送。紧凑型设计、广泛的粘度范围和袖珍的尺寸使得该微量泵具有广泛的适用场合。例如将校准液注射进质谱仪或者反应室中、给动物长期注射某种药品，或所有通用注射。

ATEX 防爆认证

mzr-7209防爆型微量泵采用微型防爆工艺，符合欧盟指令 94/9/EEC

高剂量精度

精密度 CV < 1 %

紧凑的尺寸

mzr-7209防爆型微量泵属于微型齿轮泵产品，齿轮泵加工方便、体积小、重量轻、且具有自吸能力强，加上包括防爆电机长度 < 295 mm,。

粘度范围广

mzr-7209防爆型微量泵拥有0.3 – 5,000 mPas的粘度适用范围，可用于甲醇, 溶剂, 粘合剂, 油脂, 凝胶等的输送。

使用寿命长

耐磨陶瓷组件

低脉动输送, 低剪切应力

mzr-7209防爆型微量泵属于内啮合齿齿轮泵，流量由工作部件和转速决定、与排出压力无关、更为稳定，使用时与电机直接连接、不需设置减速装置，因此输送更为稳定。

运行原理

两个偏心轮在旋转的时候通过摆线针轮啮合，以保证在任何时候系统都有几个密封的泵室，啮合齿的尺寸比例大致为6/7，可产生6个密封的泵室。

微环形齿轮泵的轴被连接到内部转子，由精确控制的电动马达提供动力。外部转子安装可转动的基座，并通过内部转子驱动。

随着偏心轴转子的转动，进料侧的泵室空间增加，出料侧的泵室空间减小，并且因此产生一个均相和低脉动流量，此时同时也会产生几个相同的泵室，在运转过程中，泵的输送方向是可逆的。

运行原理示意图

微型电机

mzr-7209防爆型微量泵由配备速度控制器的电子整流DC电机驱动。无刷的设计增加了使用寿命和驱动的稳定性。电机变速控制与电机轴有相同的直径，安装在电机的后方，并且由速度控制器控制。这意味着使用者可以轻易的通过模拟输入0-10V的电压来调节速度，数字输入确定了转向。为了额外的监控功能，数字频率输出提供了六次脉冲每转的15mA输出信号。

不锈钢配件和-40到+85度的宽温域使得设备也可以在室外使用，例如环境测量。微型电机短时间过载工作的能力也可以应用在其他领域，这能够提供齿轮泵的启动转矩，如测量夜晚大温差和高粘度液体等。

防爆型微量泵客户案例

生物制药

化学研究

防爆型微量泵防爆型微量泵技术参数

环境温度范围	0 ... +40 °C
流量	0.048 – 225 ml/min
粘度范围	0.3 – 5,000 mPas
精密度 CV	< 1 %
转速范围	1 – 4700 rpm
接液部分	不锈钢 316L (1.4404, 1.4435), 碳化钨镍基; 轴封: 石墨增强 PTFE, 316L 静密封: FPM, 可选: EPDM, FFPM
电动机/马达	直流电机, 24 V DC, 2 A, 53 W, 编码器: 500 次每转, HEDL 5540型号
电缆长度	10 m
重量	约. 2700 g
防爆认证	CE II 2G c T4 X
安装地点	防爆区 1, 2
压差范围	0 – 30 bar (1 mPas); 0 – 40 bar (高于 16 mPas)
最大入口压力	5 bar (10 bar *)
工作温度范围	-5 ... +40 °C
排量	48 μl
最小剂量	30 μl
备注	* 可选的流体密封模块, 应要求提供定制的解决方案
