视频-微型流量泵

德国微系统制造商HNP凭借其紧凑的结构，为精密的液体输送开发出更多的可能性，密封的微型流量泵甚至可以将腐蚀性介质进行连续计量。

mzr-11558微型流量泵对于具有腐蚀性的液体普遍适用。作为一款新型的泵产品，该微型流量泵对于腐蚀性介质表现出比较好的耐腐蚀性能，其转子和功能性元件由陶瓷材质制成，使得该微型流量泵具有耐化学腐蚀性和耐磨性能。由于使用了SSIC轴承和轴材料，合金C22(DIN2.4602)外壳，即便是在严苛的化学挑战中也可以应用。

高耐腐蚀性

mzr-11558微型流量泵可以适用于各种各样的介质，包括腐蚀性介质。

密封

mzr-11558微型流量泵的驱动是由强大的稀土磁力耦合器完成的，并且能够在驱动端避免泄露。

使用寿命长

mzr-11558微型流量泵采用耐磨陶瓷组件，可用于长时间工作

化学惰性泵头

合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷泵头可用于混合材料，如碳镍、不锈钢、铝陶瓷、氧化锆或碳化硅、PTFE、PEEK和FKM。

动态精密电机

mzr-11558微型流量泵由配备速度控制器的电子整流DC电机驱动。无刷的设计增加了使用寿命和驱动的稳定性。电机变速控制与电机轴有相同的直径，安装在电机的后方，并且由速度控制器控制。

电机效率大约为68%，甚至超过95%效率的电子控制，并且可以在使用电池的设备中也能长时间工作。不锈钢配件和-40到+85度的宽温域使得设备也可以在室外使用，例如环境测量。微型电机短时间过载工作的能力也可以应用在其他领域，这能够提供齿轮泵的启动转矩，如测量夜晚大温差和高粘度液体等。

精确的剂量, 低脉动

无阀门环形齿轮泵的工作原理保证了尽可能小的剪切应力。

运行原理

mzr-11558微型流量泵是小型的旋转式容积泵。它们源于一个带外齿的内转子和一个内齿的外转子的微环形齿轮的原理。内部转子拥有一个比外转子为6/7和10/11齿更小的齿。而转子的制造公差是在几微米的范围内。以下是其运行原理示意图。

微型流量泵运行原理示意图

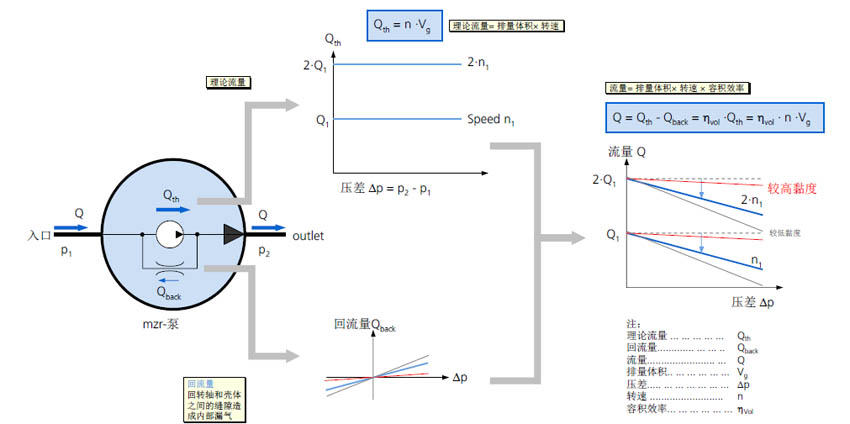

流量计算

mzr11558微型流量泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。

流量计算方式

微型流量泵客户案例

生物制药

化学研究

微型流量泵微型流量泵技术参数

流量	0.19 – 1152 ml/min
粘度范围	0.3 – 1,000 mPas
精密度 CV	< 1 % (变异系数)
转速范围	1 – 6000 rpm
流体连接	3/8" NPT 内螺纹, 横向
接液部分	泵壳合金 C22 (2.4602), 可选: 不锈钢 316L; 密封 FFKM (Kalrez® 频谱™ 6375), 可选: FPM, EPDM; 轴/轴承烧结碳化硅 (SSiC); 轴承和湿功能部件的 Al2O3 陶瓷; 转子部分稳定的 ZrO2, 可选:碳化钨镍基
电动机/马达	无刷直流电动机, IP 54, 42 V DC, max. 368 W
尺寸 (长 x 宽 x 高)	301 x 130 x 129 mm
重量	约. 11 kg
编码器	500 次每转, HEDL 5640型号
温度保护	PTC-电阻器, 6 片
电气连接	电机电缆长 3 m, 电机绕组的6-针插头 , 12-极插头的编码器和霍尔传感器
系统最大压力	60 bar (870 psi) (入口压力 + 压差)
压差范围	0 – 30 bar (1 mPas); 0 – 60 bar (高于 16 mPas)
工作温度范围	-5 ... +40 °C (-20 ... +100 °C *)
排量	192 µl
最小剂量	100 µl
备注	* 视配件而定, 按要求提供定制的解决方案

微型流量泵微型流量泵服务条款

1.翁开尔提供产品的选型以及型号推荐服务，可根据您的使用要求，定制个性化的微量泵产品。

2、翁开尔公司提供仪器免费安装服务;

3、提供仪器的基本购造、功能、日常使用操作、保养与管理、常见故障的排除、紧急情况的处理等培训服务;

4、自购买之日起，提供1年保修;

5、提供产品配套说明书。

微型流量泵微型流量泵常见问答

这个产品怎么区分进液口和输液口?

您好。彗诺HNPM公司的微量泵产品属于内啮合齿环形齿轮泵，齿轮的方向是可以双向变动的，进液口与输液口的位置由齿轮的转向决定。同一接口，齿轮正向旋转的时候属于进液口，齿轮反向转动的话就成了输液口。
