视频-耐腐蚀微型齿轮泵

今天，精密的制造工艺以及行业应用中的是的工业应用趋于微型化，微量泵被应用在生物、医学、电池燃料、航天航空等应用中。mzr-6355耐腐蚀微型齿轮泵是彗诺HNPM的耐腐蚀系列微量泵产品的型号之一。该微型齿轮泵能在确保力学性能下提供大功率密度和大速度范围，使其能以尽可能小的体积完成大排量输出，并且能够高精度控制流量。

该微型齿轮泵的转子和功能性元件由陶瓷材质制成，使得该泵具有耐化学腐蚀性和耐磨性能，可用于具有腐蚀性材料的输送。

高耐腐蚀性

mzr-6355耐腐蚀微型齿轮泵耐氧化和还原介质，可用于酸性和碱性物料的输送

使用寿命长

耐磨陶瓷组件

紧凑结构, 化学惰性泵头

长 146 mm , 合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷

精密电机和易于用户操作的控制

mzr-6355耐腐蚀微型齿轮泵带编码器和微控制器的动态直流伺服电机

精确的剂量

mzr-6355耐腐蚀微型齿轮泵采用旋转式微型环形齿轮技术, 没有阀门。微型齿轮泵加工方便、体积小、重量轻、且具有自吸能力强、对油液污染不敏感的特性，因此具有自吸能力好、流量均匀、与排出压力无关、更为稳定等特点。

产品运行原理

齿轮泵是液压系统中广泛采用的一种液压泵，按照结构的不同，分为外啮合齿轮泵和内啮合齿轮泵。下图是内啮合齿轮泵的运行原理示意图。

内啮合齿轮泵

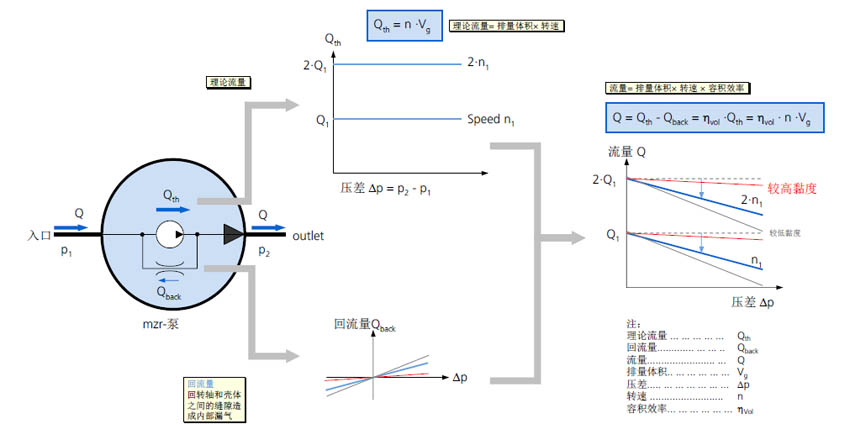

流量计算

微环形齿轮泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。

流量计算

微型电机

齿轮泵由配备速度控制器的电子整流DC电机驱动。无刷的设计增加了使用寿命和驱动的稳定性。电机变速控制与电机轴有相同的直径，安装在电机的后方，并且由速度控制器控制。不锈钢配件和-40到+85度的宽温域使得设备也可以在室外使用，例如环境测量。微型电机短时间过载工作的能力也可以应用在其他领域，这能够提供齿轮泵的启动转矩，如测量夜晚大温差和高粘度液体等。

耐腐蚀微型齿轮泵客户案例

生物制药

化学研究

耐腐蚀微型齿轮泵耐腐蚀微型齿轮泵技术参数

流量	0.024 – 144 ml/min
粘度范围	0.3 – 1,000 mPas
精密度 CV	< 1 % (变异系数)
转速范围	1 – 6000 rpm
流体连接	1/8" NPT 内螺纹, 横向
接液部分	泵壳合金 C22 (2.4602), 可选: 不锈钢 316L; 密封 FFKM (Kalrez® 频谱? 6375), 可选: FPM, EPDM; 轴/轴承烧结碳化硅 (SSiC); 轴承和湿润功能部分 Al2O3 陶瓷; 转子部分稳定的 ZrO2, 可选:碳化钨镍基
电动机/马达	直流伺服电机, 24 V DC, 44 W, 带单片机
接口	0–10 V, 0 (4) –20 mA, RS-232, 1 个数字输入/输出, 可选: CAN-总线
尺寸 (长x 宽 x 高)	146 x 70 x 72 mm
重量	约. 1650 g
系统最大压力	80 bar (1160 psi) (入口压力 + 压差)
扭矩传递	8-极 NdFeB(钕铁硼) 磁耦合
压差范围	0 – 15 bar (1 mPas), 0 – 40 bar (高于 16 mPas)
工作温度范围	-5 ... +60 °C (-20 ... +150 °C *)
排量	24 μl
最小剂量	15 μl
备注	*可选配保温或加热模式，应要求提供定制的解决方案
