视频-防爆型微型齿轮泵
-

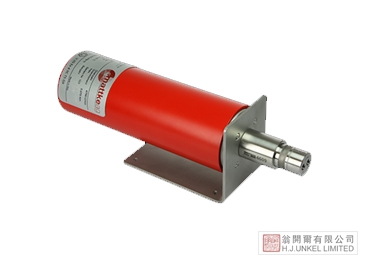

mzr-4609 Ex防爆型微型齿轮泵涵盖了0.012 - 56毫升/分钟的流量范围。该防爆型微型齿轮泵属于高精度、低脉动的产品，可用于非润滑液体以及高压情况下的微量输送，同通过配件可以进一步提升产品性能。
ATEX 防爆认证
mzr-4609 Ex防爆型微型齿轮泵，符合欧盟指令 94/9/EEC
高剂量精度
精密度 CV < 1 % 在低量
紧凑的尺寸
mzr-4609 Ex防爆型微型齿轮泵属于微型齿轮泵产品，具有加工方便，重量轻和体积小等特点，包括防爆电机mzr-4609 Ex防爆型微型齿轮泵长度 < 295 mm
粘度范围广
mzr-4609 Ex防爆型微型齿轮泵粘度适用范围在0.3 – 5,000 mPas，可用于输送甲醇, 溶剂, 粘合剂, 油脂, 凝胶。
使用寿命长
mzr-4609 Ex防爆型微型齿轮泵适用耐磨陶瓷组件，对于特殊的应用需求，也支持产品的个性化定制。
低脉动输送, 低剪切应力
mzr-4609 Ex防爆型微型齿轮泵采用旋转式微型环形齿轮技术，输送时流量由工作部件和转速决定、与排出压力无关、更为稳定，更适合于需要稳定输送的场合。
运行原理
mzr-4609 Ex防爆型微型齿轮泵属于内啮合齿齿轮泵。两个偏心轮在旋转的时候通过摆线针轮啮合，以保证在任何时候系统都有几个密封的泵室，啮合齿的尺寸比例大致为6/7，可产生6个密封的泵室。
微环形齿轮泵的轴被连接到内部转子，由精确控制的电动马达提供动力。外部转子安装可转动的基座，并通过内部转子驱动。
随着偏心轴转子的转动，进料侧的泵室空间增加，出料侧的泵室空间减小，并且因此产生一个均相和低脉动流量，此时同时也会产生几个相同的泵室，在运转过程中，泵的输送方向是可逆的。以下是其运行原理的示意图：

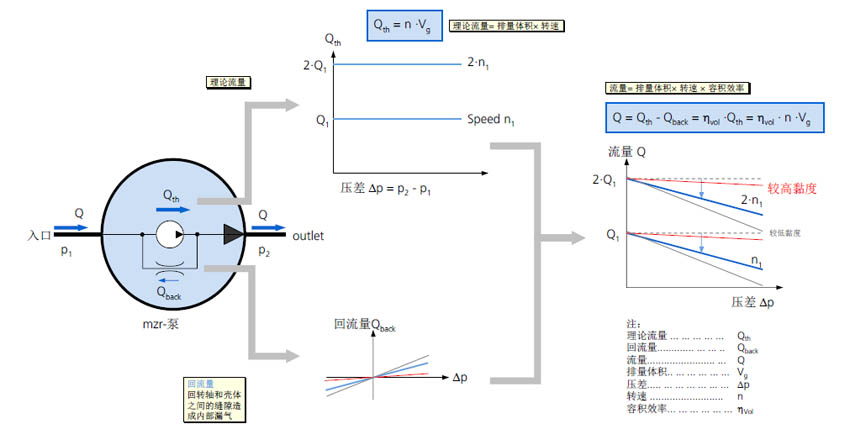

流量计算
mzr-4609 Ex防爆型微型齿轮泵采用电机控制齿轮转速，从而达到控制流量的目的，转速越高，流量越大。
更多产品信息详见：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-4609-ex.html
防爆型微型齿轮泵客户案例
防爆型微型齿轮泵防爆型微型齿轮泵技术参数
环境温度范围 0 ... +40 °C 流量 0.012 – 56 ml/min 粘度范围 0.3 – 5,000 mPas 精密度 CV < 1 % 转速范围 1 – 4700 rpm 接液部分 不锈钢 316L (1.4404, 1.4435), 碳化钨镍基; 轴封: 石墨增强 PTFE, 316L 静密封: FPM, 可选: EPDM, FFPM 电动机/马达 直流电机, 24 V DC, 2 A, 53 W, 编码器: 500 次每转, HEDL 5540型号 电缆长度 10 m 重量 约. 2700 g 防爆认证 CE II 2G c T5 X 安装地点 防爆区 1, 2 压差范围 0 – 8 bar (1 mPas); 0 – 10 bar (高于 16 mPas) 最大入口压力 5 bar (10 bar *) 工作温度范围 -5 ... +40 °C 排量 12 μl 最小剂量 2 μl 备注 * 可选的流体密封模块,
应要求提供定制的解决方案防爆型微型齿轮泵防爆型微型齿轮泵服务条款
1.翁开尔提供产品的选型以及型号推荐服务，可根据您的使用要求，定制个性化的微量泵产品。
2、翁开尔公司提供仪器免费安装服务;
3、提供仪器的基本购造、功能、日常使用操作、保养与管理、常见故障的排除、紧急情况的处理等培训服务;
4、自购买之日起，提供1年保修;
5、提供产品配套说明书。
防爆型微型齿轮泵防爆型微型齿轮泵常见问答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液体理论上排出的体积。即当泵轴和内转子旋转一圈时，液体从入口侧输送到出口侧的理论体积。
什么是有效体积、总体积和死体积？有效体积指液体主动通过泵头的体积。
总体积指泵头的内部总体积，由有效体积和死体积组成。
死体积指泵在扬程内的液体体积，其中不存在主动流动，也不主动通过泵。
mzr微型齿轮泵的典型应用有哪些?微型环形齿轮泵适用于计量或定量且低脉动输送极微量的液体或体积流量。该彗诺HNPM微量泵不仅能精确输送强腐蚀性或带有结晶性的液体（颗粒大小必须小于10微米），也能计量高粘性液体。
这个微量泵的流量控制是怎么控制的？通过由控制器控制齿轮的转速，转速越大，流量越大。
