德国析塔SITA清洁度测试案例---金属管

来源:翁开尔有限公司
发布时间:2020-09-29T15:09:17
使用德国析塔SITA CleanoSpector(德国析塔SITA表面清洁度仪),测量金属管外侧和已切割金属管的 内侧(即切割管)的清洁度。欢迎致电【400-6808-138】咨询。

德国析塔SITA清洁度测试

公司:-------

测试仪器:德国析塔SITA CleanoSpector(德国析塔SITA 表面清洁度仪)

测试模式:荧光级别(RFU 相对荧光单位)

样品:未切割与已切割的金属管

目的

使用德国析塔SITA CleanoSpector(德国析塔SITA表面清洁度仪),测量金属管外侧和已切割金属管的内侧(即切割管)的清洁度。

该德国析塔SITA CleanoSpector(德国析塔SITA表面清洁度仪)会有2种不同的读数模式。第一种读数模式 “cleanliness”是百分数,显示了样品表面清洁度相对理想的干净校准件清洁度值的百分值,百分值越高表示越干净。第二个读数模式是“FluoLevel”,即相对荧光强度,其单位是RFU,RFU值越高,表面受荧光物质污染越强。本测试报告采用FluoLevel模式进行金属管清洁度的检测。

被测样品在下表1。

表1被测样品

样品标号
2件切割管No.1,2
5件未切割管No.3-7

测试结果

对样品管进行清洁度测试,要在各样品管上选取10个测量点,分别对切管内侧和未切割金属管外侧进行表面清洁度测试。

为了准备一个干净的校准件,样品2已使用碱性清洁剂SurTec 151(3%)在60℃的超声波水浴中经过清洗,再用离子水冲洗干净并烘干。

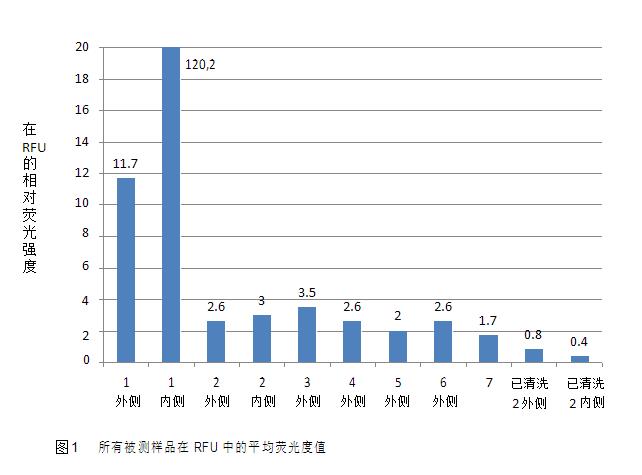

该荧光测试结果如图1所示。所有测量点的测量结果数值均列在附录中。

SITA析塔表面清洁度仪

测试设置

测试装置如图2~图4所示。透过红外目标点调整镜头与样品之间的距离为4.7mm,为了达到最佳的测量距离,可调节红外点在样品表面上出现最小直径为止。

清洁度仪

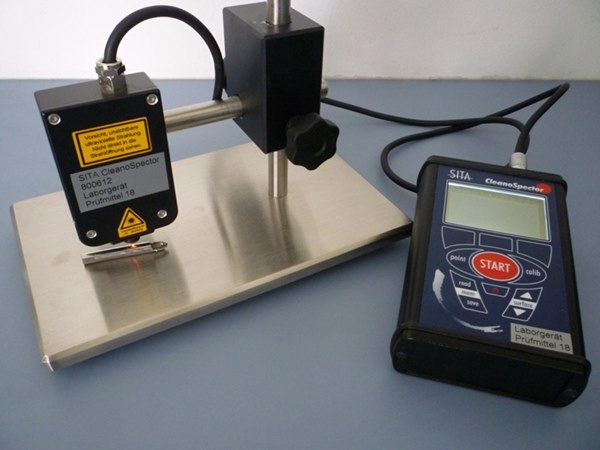

图2测试设置

析塔表面清洁度仪

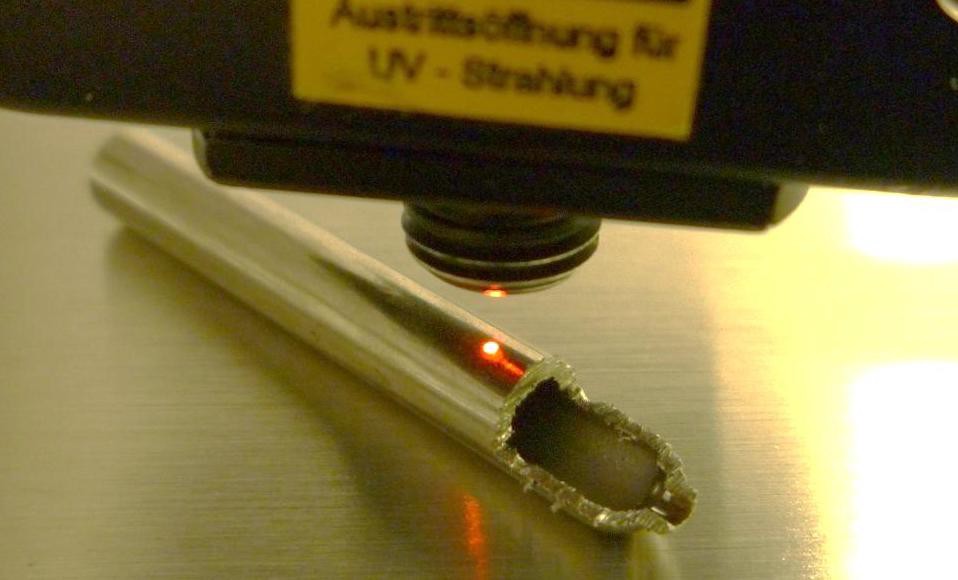

图3外侧测试


sita析塔表面清洁度仪

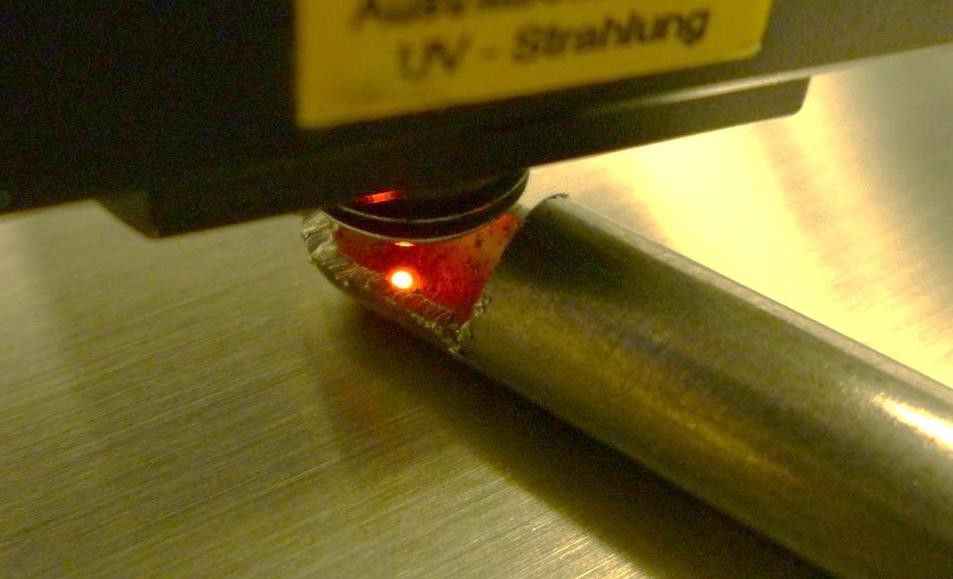

图4内侧测试

评价

所有样品中,样品1的荧光值显著高于其他样品管,特别是其内侧荧光值;而样品1的外侧荧光值相对较低,但依然比其它样品管的外侧荧光值高。

样品2~7的荧光值相对较小,而经过清洗的样品2的荧光值分别为:外侧0.8 RFU,内侧0.4 RFU。

附录

测试仪器: 析塔SITA CleanoSpector(析塔SITA表面清洁度仪)

测试模式:荧光级别

表1各个测量点的荧光测量值

 RFU 相对荧光强度
测量点已切割管件其它管件已清洁管件
1-外侧1-内侧2-外侧2-内侧345672-外侧2-内侧
P110.4112.22.94.45.72.11.23.21.40.90.3
P219.9121.72.57.62.93.02.42.71.50.70.3
P39.0120.13.63.23.93.51.61.11.40.90.5
P45.8149.52.22.22.22.46.43.21.50.80.5
P513.1135.11.92.04.93.11.42.00.70.80.4
P610.11152.76.23.73.41.04.71.80.90.3
P716.8120.42.32.92.11.81.33.61.90.80.5
P811.4116.93.53.93.93.01.51.92.40.70.4
P911.1140.52.94.37.42.21.02.33.50.70.4
P1022.498.62.47.12.11.412.52.00.80.90.5
最小值5.898.61.92.02.11.41.01.10.70.70.3
最大值22.4149.53.67.67.43.512.54.73.50.90.5
平均值Ø13.0123.02.74.43.92.63.02.71.70.80.4
筛选后平均值11.7120.22.63.03.52.62.02.61.70.80.4
标准偏差 σ5.15314.8350.5491.9811.7260.6963.7151.0180.8240.0880.088

筛选后平均值(Ø):平均值和标准偏差是根据测量值来计算的。另外,筛选后平均值则是由区间رσ内的测量值计算出来的平均值。因此,需要筛选去掉异常的测量值。

如需了解更多关于德国析塔SITA表面清洁度仪信息,欢迎致电【400-6808-138】。
