产品进烤炉前非接触测膜厚新技术---涂魔师ATO

来源:翁开尔有限公司
发布时间:2021-02-05T14:02:19
使用涂魔师光热法非接触测厚,可以在产品进入烤炉前,测湿膜即可得出干膜厚度,实现及时调整工艺参数,大大减少不良率,优化工艺流程。

使用涂魔师光热法非接触测厚,可以在产品进入烤炉前,测湿膜即可得出干膜厚度,实现及时调整工艺参数,大大减少不良率,优化工艺流程。

目前,大多数涂装车间都采用干膜膜厚仪,在产品涂层烤干后,测试干膜厚度来管控产品膜厚质量。但当发现膜厚不合格时,已无法避免地产生大量的不良产品。而且此时若要调节喷涂设备,也只能等测量烘干后的干膜厚度,才知道是否调节到位。

涂魔师在线非接触无损测厚系统

在线非接触式无损测厚系统

现在,使用光热法非接触测厚可以在产品进入烤炉前,测湿膜即可得出干膜厚度,实现及时调整工艺参数,大大减少不良率,优化工艺流程。来自瑞士的非接触式无损测厚系统涂魔师完美实现了实时测试未烘干的漆膜即可得出干膜厚度的功能:

1.一键测试,允许产品复杂形状和角度摇晃倾斜:有效避免人为测量误差;

2.不限底材材质(各种金属、塑料、玻璃、木材、橡胶等),不限涂料种类(油漆、粉末涂料、粘胶剂、润滑涂层等);

手持非接触膜厚分析仪

手持非接触膜厚分析仪

3.精度高,非接触测膜厚,精度比干膜测厚仪更好;

4.数据记录及工艺追溯:实时监测反馈产线的产品膜厚,数据100%存档;

5.无危害性:采用无害光源,对人体及产品不存在危害性。

涂魔师atline非接触无损测厚

该测厚系统有效提高操作人员调节喷涂设备的准确性,实时反馈工艺现状,减少返工及客户不满,降低生产成本等。

涂魔师非接触测膜厚技术应用

应用一:制作高水平的样板

送样给客户时,需要制备在指定膜厚范围,而且膜厚均匀颜色一致的样板。所以生产企业在制色板时使用涂魔师后,可以很方便在烤干前知道色板的膜厚是否合格,无需来回返工。

企业使用涂魔师非接触测厚仪测量色板厚度

企业使用涂魔师非接触测厚仪测量色板厚度

应用二:测湿膜即时得出干膜厚度

喷涂家电或汽车零部件油漆时,若膜厚过厚,产品涂层易爆裂,颜色不均匀,存在橘皮,流痕等缺陷;若膜厚过薄,则出现遮盖力差问题,漆膜表面呈肌状皱纹,颜色和光泽度也将受到影响。使用涂魔师在产线上非接触测试湿膜即时得出干膜厚度,实时高效监控膜厚情况,实现统计及追溯生产过程。

测湿膜即时得出干膜厚度

应用三:及时发现喷枪或设备故障

涂层厚度高于合格值时,可考虑降低涂料用量,节省生产成本。当膜厚超出设定的合格值时涂魔师发出报警信号,及时调整出粉量,提高良品率,减少返工率,降低环保风险。通过人工干预调整仍不能达到合格范围时,涂魔师能及时发现喷枪或设备故障,修复故障,提高生产效率,稳定质量。

及时发现喷枪或设备故障

可见,通过非接触无损检测进烤炉前的湿膜厚度,不仅可以有效稳定喷涂工艺质量,而且可以大大节省人力、时间损耗和生产成本。

涂魔师非接触无损测厚仪客户案例

案例一:某知名喷涂厂家使用情况

国外某知名喷涂厂家使用涂魔师后,把原来在合格线外的涂层厚度值波动调整到合格线内(如下图),实现生产线及产品质量优化。

某知名喷涂厂家使用情况

某知名喷涂厂家使用涂魔师测厚

案例二:国内某铝型材厂涂装生产线现场测试

1. 客户问题

使用涡流式测厚仪对固化后铝型材进行涂层测厚,发现喷涂质量不佳,有些喷涂区域涂层厚度超出合格值或膜厚不均匀,需要返工。

2. 改善措施

使用手持非接触膜厚分析仪涂魔师 flex可以在产品进入烤炉前即可得知产品膜厚,及时调整喷涂设备,减少不良率。使用涂魔师非接触膜厚分析仪与干膜测厚仪在铝型材上同一位置对比测试,测试数据差异小于5微米。且涂魔师Flex重复性和精度更好。

某铝型材厂涂装生产线使用涂魔师现场测试

3. 最终解决问题

① 实时监测膜厚,测试未固化的粉末涂层即得出固化后膜厚;

② 及时发现喷枪出现堵塞情况;

③ 实时得知工人是否已调整好喷粉设备;

④ 节省粉末。

4. 现场测试

传统接触式膜厚仪 VS. 手持非接触式膜厚分析仪涂魔师Flex

传统接触式膜厚仪 VS. 手持非接触式膜厚分析仪涂魔师 Flex

第一组对比?

涂魔师非接触无损测厚仪VS传统膜厚分析仪

涂魔师 Flex:89.8 微米

涂魔师非接触测厚仪VS传统接触式干膜测厚仪

传统接触式干膜测厚仪:88微米

第二组对比?

涂魔师FLEX非接触测厚仪

涂魔师 Flex:60.7μm

传统接触式干膜测厚仪

传统接触式干膜测厚仪:60μm

第三组对比?

涂魔师FLEX非接触膜厚仪

涂魔师Flex:82.9μm

传统接触式干膜测厚仪

传统接触式干膜测厚仪:82μm

案例三:国内某专用车涂装生产线现场测试

测试点 第1点 第2点
涂魔师 137.2 110 ~114
干膜膜厚仪 136 114
138 113
135 110
134 114
142 113
平均值 137 112.8

某专用车涂装生产线现场使用涂魔师测试

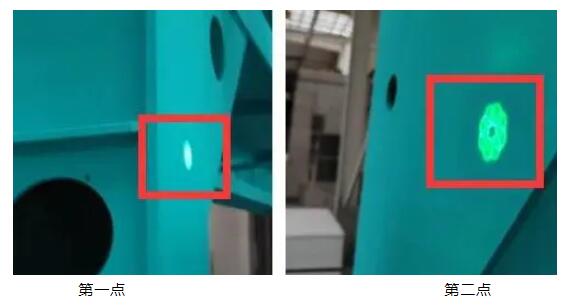

第一点

涂魔师非接触式测厚系统—测量固化前膜厚

涂魔师非接触式测厚系统—测量固化前膜厚

传统干膜膜厚仪—测量固化后膜厚

传统干膜膜厚仪—测量固化后膜厚

第二点

涂魔师非接触式测厚系统—测量固化前膜厚

涂魔师非接触式测厚系统—测量固化前膜厚

传统磁性膜厚仪

传统干膜膜厚仪—测量固化后膜厚

客户对涂魔师非接触无损测膜厚系统的评价

早在数年前,已有不少欧洲知名涂装厂家成功投入该测厚系统进行工艺及产线优化升级,并对改造结果十分满意。

钢-橡胶连接用粘合剂

我们使用涂魔师来确保我们产品的可追溯性。在线涂层厚度测量集成在一个闭环系统内,可以及时纠正工艺偏差。

——Jean-Philippe Caillot,工业化经理
AAM(美国轮轴制造有限公司)

塑料件上湿油漆

涂魔师测量系统会24小时不间断自动检测我们安全气囊盖上未干的油漆厚度。当发生任何偏差时,系统都可以及时发现并立即作出调整。持续的工艺记录档案证明了我们是世界领先的安全气囊系统供应商之一。

——Bernd Kunkel,工艺工程塑料部经理
日本高田公司

粉末涂料

涂魔师为我们在投入资金的抉择中提供了定量和即时反馈。通过这种方法,我们可以有选择地、有保障地将涂层厚度降到较低的容差阈值内。去年,由于涂魔师测量系统,我们的粉末消耗量总共减少了28%,明显超出了我们的预期。
——Kai Altenburg,表面技术主管
瑞士Ernst Schweizer Metallbau

卷材涂料

Miralu公司为贸易与工业生产预涂铝合金。我们的客户要求非常高,因为我们的产品能见度很高,在某些情况下会发生严重的变形。在线涂层厚度测量系统的涂魔师使我们能提供高质量的产品。通过在产线前端对涂层厚度进行测量,我们从第一米开始就能满足涂装规范的要求。
——Mathias Stouff,工业化主管
Miralu公司

涂魔师非接触无损测厚仪资料申请

翁开尔公司是涂魔师中国区总代理,基于90多年的行业服务经验,我们能够在产品选择上给您提供意见或方案,详情欢迎与我们联系【400-6808-138】。
