Taber 5750线性磨耗仪操作说明

来源:翁开尔有限公司
发布时间:2017-04-18T11:04:10
以上就是关于Taber 5750线性磨耗仪操作说明

常规安装:

1. 打开仪器包装,确认无组件缺失。

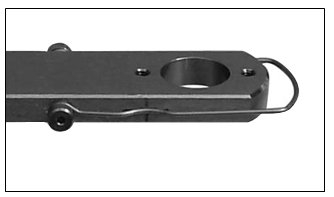

2. 将摇杆锁定装置扣在负载杆上(如图1所示)。


图 1

3. 将摇杆安装于负载杆上,使用9/64" 英寸内六角将螺蛳拧紧.

摇杆轴承已于出厂前设置好,如需进一步调整,请参考23页。

4. 使用提的内六角将磨头夹具安装于摇杆底端。

5. 使用摇杆锁定装置将摇臂悬挂锁定。

NOTE: 为防止安装磨头夹具时损坏摇杆,摇杆内衬材料为尼龙。

摇杆锁定装置

摇杆锁定装置便于磨头的更换,样本的清洁以及观察更有利于磨头夹具或其他附件的更换。

摇杆锁定装置的使用:

使用时将磨头提起到摇杆轴承附近,然后将扣环扣住磨头夹具的下侧即可。

解锁时将摇杆提起,然后将扣环扣在负载杆的凹槽处,轻轻将摇杆放下即可。

WARNING:未锁定时请握紧摇杆,以免不慎摇杆落下砸坏样本或损坏磨头。

安装保险丝设定电压。

1. 将两个2安培的保险丝放如机身后面电源下方的保险丝盒内。

2. 按照保险丝盒上的箭头提示选择所需要的电压安装方式。

3. 按照所选择的电压安装方式,将保险丝盒放入电压转换器中。

安装保险丝设定电压

启动电源

1、 按照本地电压,将仪器连接到110V或230V电源上。为了方便用户,我们提供了两种导线。请选择合适的一根,丢弃另一根。

2、打开开关。开关按钮位于仪器后面导线的上方(如图7所示),然后可进行下一步操作。

启动电源

设定运行距离

线性磨耗仪具有五种运行距离,需要改变时可以手工进行调整。盖子内部的参考标签显示了传动曲柄上的小孔所对应的运行长度。

当需要改变运行长度时可按照以下步骤进行设置:

设定运行模式

线性磨耗仪具有两种模式:运行模式和表面修整模式。按“MODE”键即可在两种模式间切换。液晶显示屏的第一行显示了当前模式。

设定运行速度

线性磨耗仪的面板上设置了”运行速度预设按钮”。使用者也可手工在运行程序中修改运行速度。速度的设置范围是“2-75”循环每分钟。磨耗仪将会存储最近一次的设定作为当前的速度。在操作员对运行速度进行修改之前,此速度为仪器默认速度。显示屏上将会显示当前速度。

下面的操作说明在“运行模式”和“表面修整模式”下均可适用。当进行下面的设定操作时,仪器必须处于“非运行状态”。

预设速度: 仪器的控制面板上设置了6个速度预设键。分别为 2, 15, 25, 30, 40 和 60 循环每分钟。按下相应的按键即可对速度进行调整。

手工设定速度: 通过以下步骤,操作员可以将仪器运行速度设置为其他值。

RUN Mode(运行模式):为正常的测试状态。

1、 关闭电源。

2、将摇臂锁定在上面, 见“锁定装置的使用”。

3、打开盖子。

4、 逆时针拧开曲柄上的螺丝,不要将螺丝从连接杆上拆下来。

5、 将螺丝和连接杆从曲柄上提起。

6、然后选择需要的手柄运行距离所对应的孔,将螺丝放进空里并拧紧。

7、 合上盖子。

8、 打开电源。
