您现在的位置是:主页 | 服务中心 | 技术培训 | 文档阅读
文档阅读

分散研磨效果如何从实验室扩大到批量生产

来源:翁开尔有限公司
发布时间:2018/3/13 14:03:21
把实验室的分散研磨效果扩大到生产规模的结果而不允许发生任何的变化。此外,还要求使用简单的扩展和一个用于一种预处理和精细分散,以及批量大 小的适应性的系统。

我们的解决方案:

1. 实验室规模的分散过程

2. 从实验室规模扩大到生产规模的计算

3. 生产规模的分散过程

 实验室用的参数计算过程:生产规模用的参数
仪器VMA Dispermat AE02 高速分散机和 篮式砂磨机TML1 TM100
容器尺寸3 L (内部直径140 mm )容器尺寸/漆浆体积
→ 3 L/ 1.5 L= 2 (比例系数)
→ 100 L / 2 =50 L
100 L (内部直径490mm)
漆浆体积容量1.5L50 L
漆浆粘度相同的粘度
研磨珠大小 & 材料1.0 mm, 钇稳定氧化锆珠常量(恒定不变)1.0 mm, 钇稳定氧化锆珠
研磨珠填充率37.8 ml = 60.00%常量(恒定不变)2.56 l = 60.00%
分散盘的直径40 mm 重型分散盘在实验室: 容器的内部直径/分散盘的直径
→140 mm / 40mm = 3.5→ 比例系数 = 3.5
→490 mm / 3.5 = 140 mm
140 mm 重型分散盘
预分散时的转速9000 rpm ? 18.83 m/s

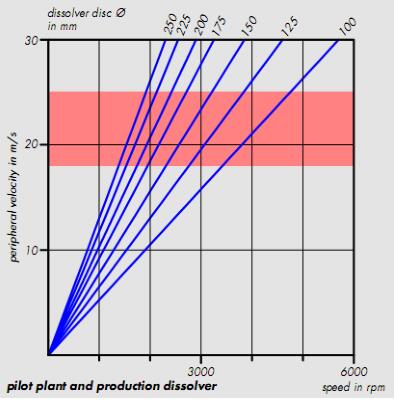

(最佳线速度范围: 18-25 m/s)
v=π*D*n=(π*0.04 m*9000 rpm)/60
→ v = 18.83 m/s
n = v / (π*D)=[18.83 m/s / (π*0.14 m)]*60)
→  n = 2570 rpm
2570 rpm → 18.83 m/s
(最佳线速度范围: 18-25 m/s)
预分散时间一般 为15-30min 一般为 15-30 min
研磨盘的直径54 mm 270 mm
研磨时的转速5000 rpm ? 14.13 m/s
(最速线速度范围: 10-16 m/s)
v=π*D*n=(π*0.054 m*5000 rpm)/60 → v = 14.13 m/s
n = v / (π*D)=[14.13m/s / (π*0.27m)]*60) → n = 1000rpm
1000 rpm ? 14.13 m/s
(最佳线速度范围: 10-16 m/s)
体积-容积比研磨篮体积 63 ml
漆料容积1500 ml
i = (63ml / 1500 ml ) * 100 → i = 4.2
i = (4.27l / 50l ) * 100 → i = 8.54
体积-容积比的比例表明:理论上,批量生产只需实验
室的一半时间进行分散。
研磨篮体积 4.27L
漆浆体积 50 L

只有在实验室和生产中使用相同类型的分散系统时,才能使用这种规模扩大方法。相应的的参数表明了如何开始扩展成生产批量的第一个方法。然而,在实践中,为了得到最好的结果,可能需要不同的参数。从实验室扩大到生产的规模几乎是一对一的。

 计算公式

v = π * d * n

v = 线速度(分散盘尖的速度 )

π = 3.141……

d = 分散盘直径

n = 轴的转速

我们的优势
1

百年名企

历经百年磨炼,树立行业典范

2

专业创新

丰富的行业经验,不断追求自我创新

3

规模庞大

营销网络遍及全国及东南亚

4

渠道宽广

拥有来全球超过45个品牌的销售代理权

5

优质产品

汇集全球优质产品,只为成就客户

6

真诚服务

以人为本,满足客户全方位需求
