反射雾影仪

Rhopoint IQ反射雾影仪/光泽度仪介绍

Rhopoint IQ 系列已成为涂料涂装领域中反射性表面测量的标准仪器，尤其在汽车和船舶涂装领域更是如此。通过测量完整的反射曲线， 该仪器能在单次测量中，可同时得到光泽度、反射雾影和橘皮(DOI/RIQ 值)的数值。

Rhopoint IQ FLEX 20 将这项技术带入专为棘手表面或小型部件设计的新形式。 IQ FLEX 20 传感器拥有小巧外形，与传统光泽仪相比，能够更加高效地测量曲面，且更易于进入较难触及的区域。

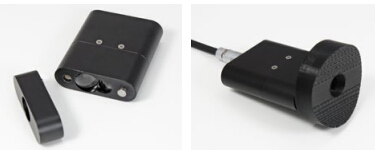

在即便是尽可能细小的部件性能和重复性改善方面， Rhopoint IQ FLEX 20 也能进行客户定制，可配备各种磁附式适配板。

通过使用 3D 打印技术，可通过 CAD 图创建定制测量模具， 根据实际应用轻松更换适配板：

? 可测量小型部件和曲面等更小的尺寸(4mm 和 2mm 直径两种尺寸)

? 测小型部件、按钮和控制器有更好的重复性

? 专为在线应用设计的非接触板

针对精密表面，适配板可使用指定的橡胶、 毡制品或塑胶。

(注意：适配板定制仅适用于 FLEX 20，不适用于 FLEX 60。)FLEX 型号有 20° (FLEX 20) 或 60° (FLEX 60)两个角度可选

先进特性——可实现快速轻松测量

?小型测量探头，可测量小型或曲面部件

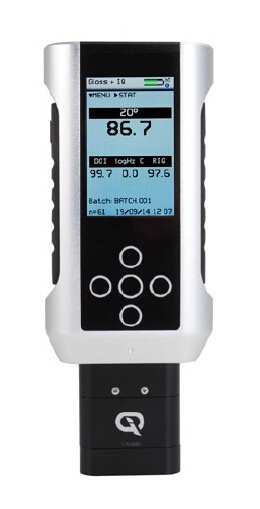

?易于阅读的全彩屏幕，具有自动旋转功能

?自带统计功能和图形分析功能

?可通过 USB 将测量结果下载到 PC 机，无需安装软件

?用户可自定义批次说明名称

?可兼容蓝牙

?一键测量

?2 秒内的快速测量

?快速同步测量所有参数

Rhopoint IQ FLEX 可测量

光泽度 ? 反射雾影 ? DOI ? 峰值光泽 ? 反射曲线

（注意：由于上述指数仅适用于 20° 光学结构，因此 FLEX 60 生成的除光泽度以外的表面指数均为相对近似值。）

光泽度

测量从表面反射的光量比例。测量单位：GU

光泽度峰值（峰值光泽）

极窄角度下的光泽度峰值。测量单位：GU

反射雾影

由表面的细微纹理或残留物导致的乳状反射现象。测量单位：HU或LogHU

DOI

测量产品在被测反射表面反射成像的清晰程度。测量范围：0-100，100 为超光滑表面。

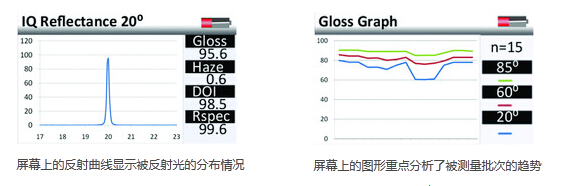

反射曲线

此检测仪可显示 17-23° 的表面反射曲线。曲线的形状说明了光如何与表面相互影响。接近镜面方向的锐曲线说明反射表面高度光滑。

不同的纹理和形变因其尺寸和频率产生了形状独特的曲线。可将完整的反射信息下载到 PC 机进行进一步分析和比较，无需接口软件。
