非接触式三维扫描仪

非接触式三维扫描仪RANGE7RANGE5

未来之眼

开创制造业的无限远景

工业级应用的非接触式三维扫描仪，高效、高精度、高可靠性

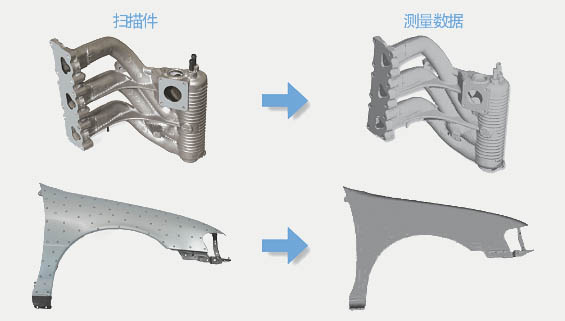

柯尼卡美能达非接触式三维扫描仪RANGE7/RANGE5对不同外形轮廓的工业部件，包括冲压件、加工件、模具、成型件、铸件以及注塑件，瞬间扫描并将其转换为三维数据。数据模型可以精确的在电脑屏幕上重现。使用选配应用软件，通过对比这个扫描数据和三维CAD设计数据，你就可以快速获得软件自动导出的检测报告，包括全局误差、界面误差、壁厚分配以及GD&T（几何尺寸及公差）。这使得制造工序中的工作速度以及产品质量大大提高。

主要应用及测量目标

质量检测（确认部件是否按照参数制造）逆向工程（产品尺寸参数化）从设计、修改到造型。

铸件或其他成型材料

冲压件

注塑件

各种加工件

除了测量、检测及质量控制之外， 柯尼卡美能达RANGE7/RANGE5还提供了以下应用：

逆向工程

快速成型

加工数据

数据模型

柯尼卡美能达RANGE7/RANGE5开创了非接触式三维测量的未来，提高了可靠性、操作性以及运输便携性，还有柯尼卡美能达长期积累的光学技术以及自动对焦功能。

RANGE7/RANGE5性能：

工业应用中，测量光泽表面和暗黑表面样品可达性能

- 可以在不喷涂显影剂或暗室的条件下进行测量

消除了由于显影剂的厚度引起的测量误差!

避免了测量前的喷涂和测量后的清洗工作!

减少了由于清洗显影剂而可能造成的环境污染!

在一般办公室环境下*3即可进行测量!

无需准备暗室!

扫描暗黑表面样品举例

非接触式三维扫描仪新特性：

携带方便的主机及控制器

标准配置内含（TELE, WIDE）两种镜头

柯尼卡美能达RANGE7/RANGE5，是柯尼卡美能达公司在累积了超过10年的光学产品设计经验之后，全新推出的三维扫描仪系列。轻巧的将主机与控制器集成于一体，仅重6.7公斤。在操作上灵活性强，两个可更换的镜头更是提供了广阔的扫描视野。

为了快速捕捉清晰的三维数据的不同对焦功能

通过FOV看到当前的测量区域

自动对焦功能(AF)是柯尼卡美能达尽可能新推出的专利，先进的多次对焦模式可以自动的将对焦位置转移到更精确,更尖锐的部位，可通过自动对焦功能由用户调整对焦到特殊的部位。用户可以在视窗(FOV)内看到实时的测量区域。

三维预览功能，可以让用户预先减少了扫描错误

三维预览功能可以让用户快速的预先知道测量结果。

有了0.4秒的预扫描功能，用户可以预见测量结果并查看根据物体表面决定的扫描深度、死角角度等其他扫描状况，预先减少了扫描错误。

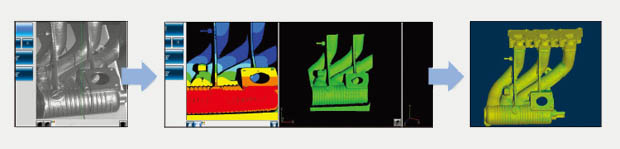

在监控器上检查对焦 → 0.4秒预览生成 → 测量结果

超越传统光学三维扫描仪

能够扫描金属光泽的表面

新的传感器和原来的测量计算法则提供了延伸的动态范围。甚至是有光泽的物体，例如金属表面等，也可以进行可靠的测量。

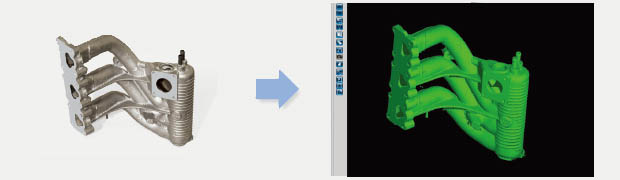

扫描光泽表面样品举例

自08年3月份问世以来，KONICA MINOLTA RANGE7/RANGE5因其高精度的扫描数据及广泛的应用，得到了冲压件、机械部件、铸造件、锻造件、塑料件等众多此类生产企业的高度评价。利用了KONICA MINOLTA特有的数据处理技术，RANGE7/RANGE5即使在不喷涂显影剂的情况下也可以进行测量。如今，RANGE7/RANGE5已发展更新到可以在无需暗室*2和喷涂的情况下，对暗黑表面样件（低至2.5%的反射率*1）的测量。

当然，对于原来已经购买RANGE7/RANGE5的客户，我们也提供了针对该功能的版本升级服务，如需了解更多，请联系尽可能近的KONICA MINOLTA服务机构。

*1660nm下去除镜面反射光的反射率，基于KONICA MINOLTA的标准测量条件。

*2虽然与原来的仪器相比在功能上进行了很大改进，但不能保证RANGE7/RANGE5可以在不进行喷涂的条件下测量所有的暗黑物体或者有金属光泽的表面。根据实际应用情况，可选择是否需要测量前的喷涂工作。

*3500lx以下
